1、防水處理:基礎混凝土上面處理耐腐蝕性防水紙或防水泥漿,否則,使其可能順著墻壁上去,所以最好是從地面鋪到大約10cm以上的距離。
2、地板隔熱材料施工:截斷從下部上來的冷氣而提高地熱管發散的熱效率,所以隔熱材料的厚度最好為30mm的泡沫。
3、墊底用基礎泥漿施工:墊底用基礎泥漿施工層是地熱管施工時墊底用,泥漿的配合比是水泥和沙子1:3左右,盡量使其保持水平,便于以后保養。
4、安裝地暖分水器:每個房間的地暖分水器的閥插口和底面間隔設為30cm以上,并且應水平安裝。分水器的位置應安裝成供給閥位于前面,換水閥位于后面??諝饣铋T設在分水器上,可以綜合處理各個房間配管管子內的空氣。
5、彎曲配管方法:惜水PE-RT管的彎曲配管是無需強制循環或加熱,只要用兩手抓住管材慢慢地按所希望的角度彎曲即可。配管時為了使管材不被折斷,根據產品的種類應兩手拉住最小兩手距離以上,并且彎曲時直徑應是最小彎曲直徑以上。如果配管幅度最小直徑以下時,應成為啞鈴狀的形狀。使彎曲保持不變的方法,在彎曲的狀態下利用燈均勻的加熱到管材變得透明為止,然后直接冷卻即可。
6、固定方法:配管的固定方式是使用釘子在基礎混凝土上釘住固定。輕量氣泡混凝土里配管時,可以利用粗的U字形厚鐵絲固定。把鐵定均勻的固定在基礎泥漿上。
7、砂礫層及泥漿收尾:為了地熱管里發出的熱量,中最大限度的保持管材之間均勻溫度,先鋪砂礫層,然后施工并養生收尾泥漿。
8、施工前配合監理、總包單位進行室內找平層的檢查工作,如現場不具備施工條件(如存在地面平整度不夠、地面標高不符合要求、地面雜物堆放等情況)或具備條件的工作面量無法滿足地板采暖工程進度計劃,在此情況下不應進行地板采暖施工。
9、采暖工程施工時先將分、集水器以水平方向按圖紙尺寸要求固定于墻壁上。
10、與前一項同時進行的是鋪設聚苯板,其具體要求如下:將厚度×高度=20mm×60mm(由甲方確定)的苯板條沿室內墻體周邊安裝;衛生間及室內不做導熱地盤管部分不做邊界保溫帶;鋪設20mm厚苯板要求做到平整、搭接嚴密;衛生間及廚房根據圖紙要求及現場實際情況,預留衛生潔具及廚房案臺位置。
11、按施工圖放線定位,應符合圖紙要求,要求地熱管距墻尺寸不得小于100mm,即將沿墻地熱管定位于距墻≤100mm,放線時在滿足房間地熱管間距原則的基礎上根據現場實際情況予以合理調整。

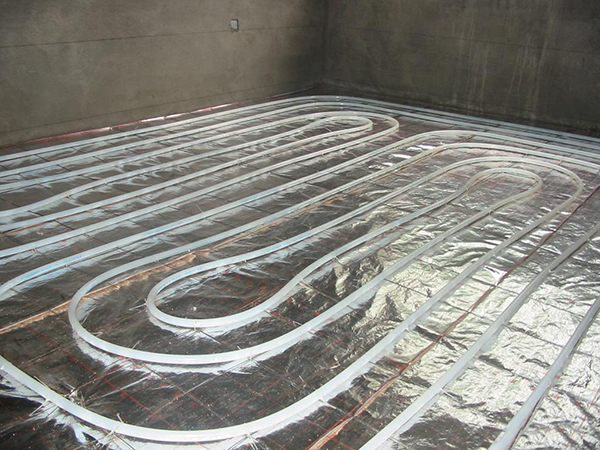

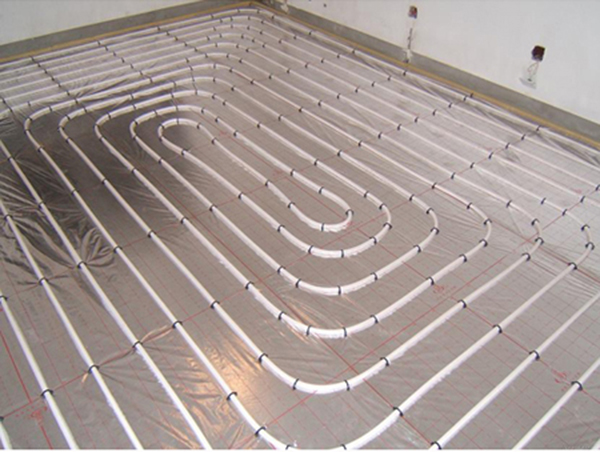

12、按圖紙要求鋪設地熱管:地熱管彎曲半徑不應小于管徑的8倍;在鋪設中直管段每隔600mm設塑料扎帶;彎曲管段沿走向距離不大于350mm設塑料扎帶;鋪設S形地熱管時在彎曲部位應設兩處塑料扎帶,如有翹起現象,需用水泥釘固定或重物壓平,在衛生間及廚房不得用水泥釘固定管材,以防破壞防水層。
13、地熱管與分、集水器連接前應測量好連接尺寸,用專用管剪斷口,管口斷面應垂直于管軸線,斷口處應對殘渣、毛刺進行修整清理,分、集水器與地熱管接口為卡箍式自鎖緊連接,將管頭插入后擰緊鎖母。
14、全部安裝完畢后,進行一次壓力試驗:在進水口連接臨時水源,打開進水球閥、排水球閥,注水、排氣至出水口無氣泡后,存水打壓,用手動試壓泵緩慢加壓,升壓時間不少于15分鐘,達到試驗壓力1.2Mpa,停止加壓,穩壓1小時不漏水,并在其后補至0.6Mpa,10分鐘內壓力降不大于0.05Mpa為合格。此項工作需經自檢合格后,方可進行下一道工序施工,此間需及時作好試壓記錄并經監理驗收簽字。
15、在一次壓力試驗合格后,在保持0.6Mpa壓力的情況下,填充混凝土,并在其后48小時混凝土養護期內采暖系統保持該壓力。在混凝土填充過程中避免損傷地熱管外壁及破壞地熱管的排列。
16、待混凝土填充層養護期滿后,需進行二次交工階段打壓,該程序具體步驟按第一次壓力試驗程序執行,并辦理好交工報驗手續。
PE-X管
PE-X管也稱交聯聚乙烯管。它是采用高分子量高密度(密度大于即是0.94g/㎝3)聚乙烯或乙烯共聚物,添加適量助劑,通過使用交聯劑在高溫、高壓下,在聚乙烯的長分子鏈間產生化學健,實現化學交聯,使之成為三維網狀大分子結構的加熱管,它不能熱熔。按照交聯方式的不同,可分為過氧化物交聯聚乙烯(PE-Xa)、硅烷交聯聚乙烯(PE-Xb)、輻照交聯聚乙烯(PE-Xc)、偶氮交聯聚乙烯(PE-Xd)。合用于低溫地板輻射采暖中。禁止在蒸汽管道中使用,價格比較低,經濟性好。
PP-R管
PP-R管也稱三型聚丙烯管材。以丙烯和適量乙烯的無規共聚物,添加適量助劑,經擠出成型的熱塑性加熱管。導熱系數僅為金屬管材的1/200,用于熱水管道保溫節能效果極佳。在溫度70℃,工作壓力1Mpa的前提下使用壽命50年,常溫(20℃)使用壽命可達100年以上。PP-R管衛生無毒,耐熱機能好、可以熱熔,耐侵蝕性好,水流阻力小,綠色環保材料,合用于熔接式冷熱純凈用水管道系統量佳。
PE-RT管
PE-RT管也稱耐熱增強聚乙烯管,它是以乙烯的辛烯共聚制成的特殊的線型中密度乙烯共聚物,添加適量助劑,經擠出成型的熱塑性加熱管。具有良好柔韌性,彎曲半徑小,是管外徑的5倍,特有的“應力松弛性”彎曲后不反彈,便于鋪設操縱。抗沖擊性、熱不亂機能良好,可熱熔連接,便于安裝維修,具有優良的成型加工機能。
